SDI-Kabel

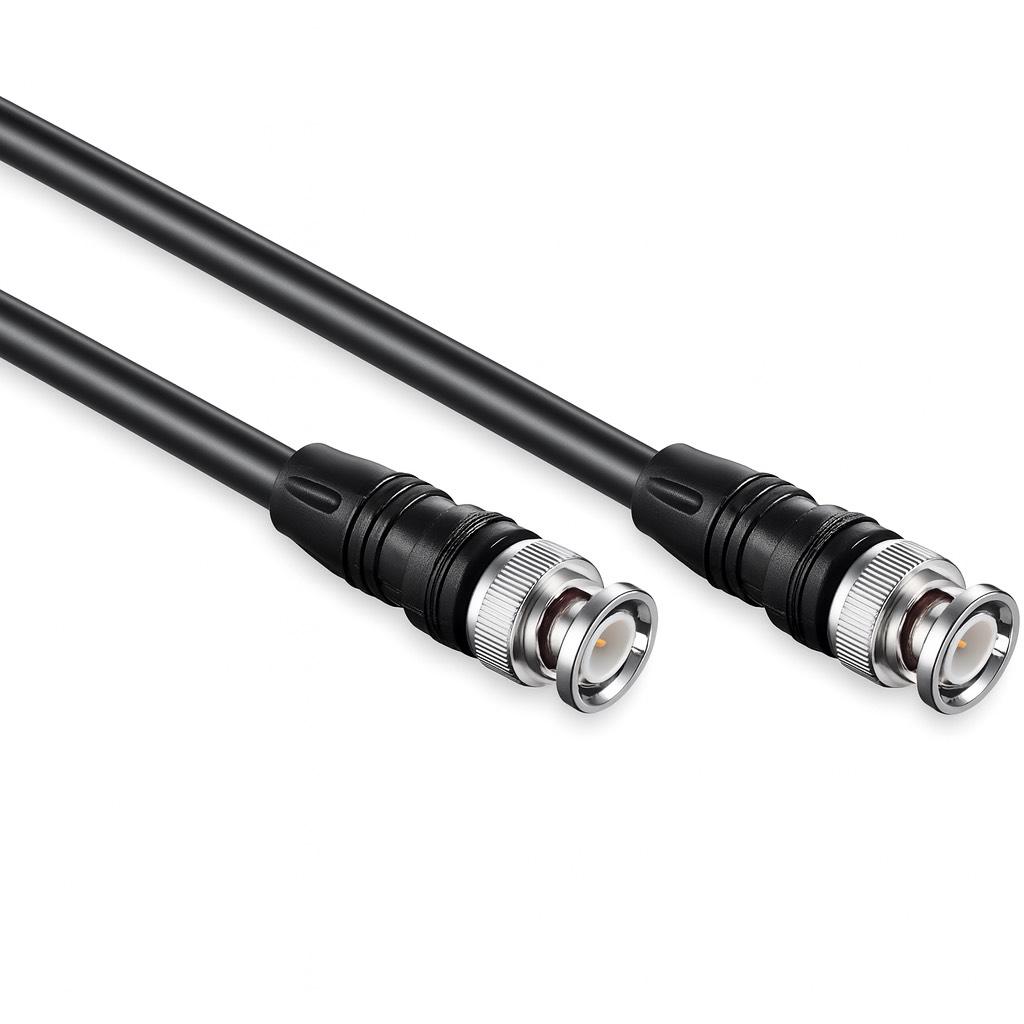

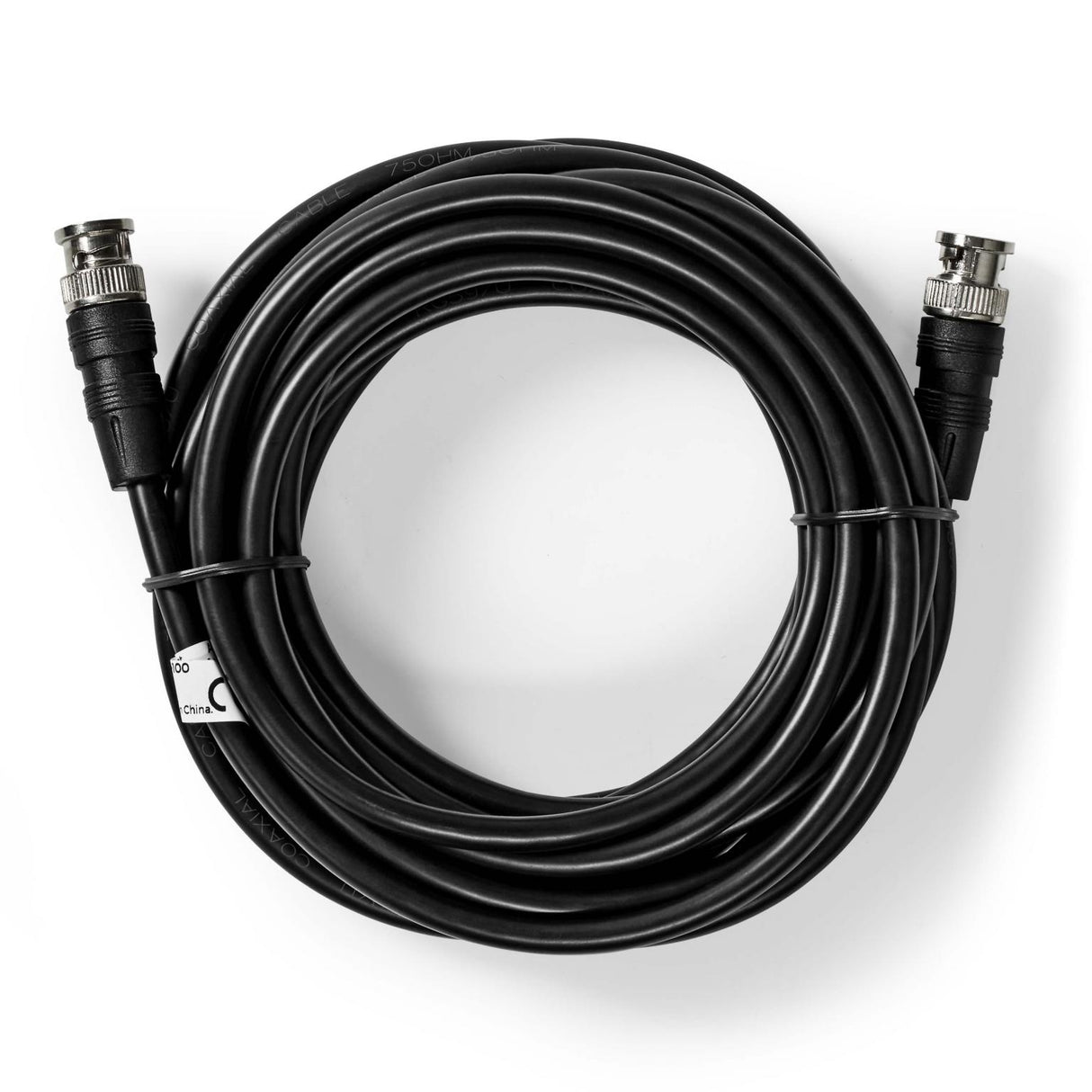

Dieses Koaxialkabel ist für die Übertragung digitaler Video- und Audiosignale über einen BNC-Anschluss vorgesehen. Das Kabel ist mit BNC-Steckern auf BNC-Steckern ausgestattet und wird für Videoverbindungen zwischen Geräten mit BNC-Schnittstelle verwendet. Das Kabel verfügt über einen Koaxialkabelaufbau auf Basis RG59 mit einem Wellenwiderstand von 75 Ω. Diese Konstruktion ist bei Videoverbindungen wie Composite-Video-, CCTV- und SDI-Videoverbindungen üblich. Die BNC-Stecker verfügen über einen Bajonettverschluss, der dafür sorgt, dass die Stecker fest auf den Anschluss geschraubt werden und eine zuverlässige Verbindung entsteht. Der Rundkabelaufbau mit PVC-Mantel schützt den Innenleiter und die Abschirmung vor mechanischer Beanspruchung. Spezifikationen und Merkmale • Marke ALLTEQ • Kabeltyp koaxiales Video- und Audiokabel • Kabeltyp RG59-Koaxialkabel • Impedanz 75 Ω • Anschluss 1 BNC-Stecker • Anschluss 2 BNC-Stecker • Steckertyp BNC-Bajonett • Farbe schwarz • Mantel PVC • Garantie 5 Jahre Technische Erklärung Die Impedanz stellt den elektrischen Widerstand dar, den ein Kabel einem sich ändernden Signal bietet. Für Videoverbindungen wie Composite-Video und SDI wird eine Impedanz von 75 Ω verwendet. Durch die Aufrechterhaltung dieser Impedanz werden Signalreflexionen verhindert und die Signalqualität bleibt erhalten. RG59 ist eine Art Koaxialkabel mit einem zentralen Leiter, dielektrischer Isolierung, Abschirmung und Außenmantel. RG59 ist bei Videoverbindungen wie CCTV-, Composite-Video- und SDI-Videoverbindungen üblich. In SDI-Systemen kann RG59 für SD-SDI und oft auch für HD-SDI über kürzere Distanzen verwendet werden. Für höhere Bandbreiten oder längere Kabelwege werden in der Regel dickere Koaxialkabel mit geringerer Signaldämpfung verwendet. Anwendungen Geeignet zum Anschluss von Geräten mit BNC-Anschlüssen. Zu den gängigen Anwendungen gehören: • Kamera ↔ Videomonitor • SDI-Geräte ↔ Videomischer • Videosender ↔ Empfänger • CCTV-Installationen ↔ Rekorder • professionelle AV-Geräte ↔ Monitor Verwendung Verbinden Sie die BNC-Stecker mit den BNC-Anschlüssen der Geräte. Stecken Sie den Stecker auf den Anschluss und ziehen Sie ihn mit dem Bajonettverschluss fest, um eine stabile Verbindung zu gewährleisten. Stellen Sie eine Produktfrage
