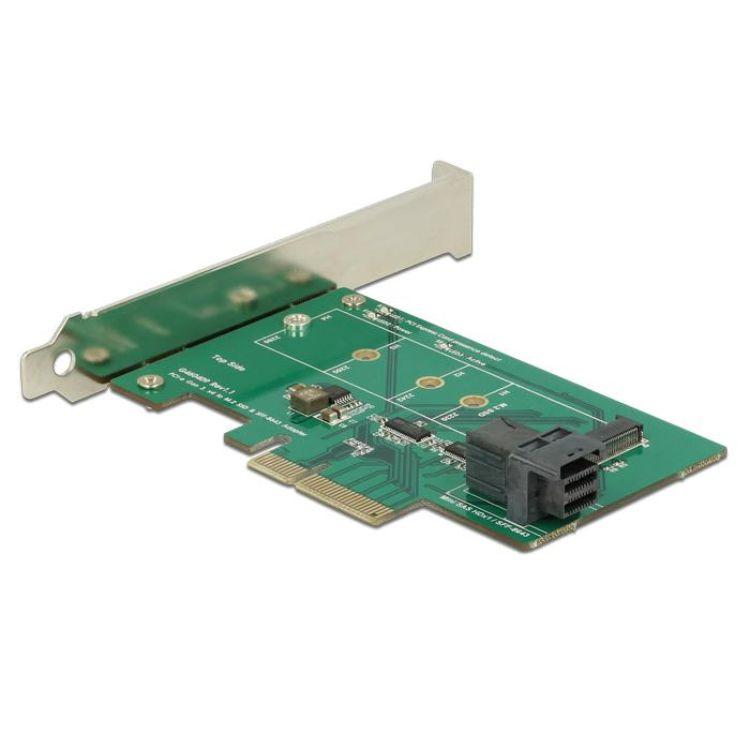

PCI-Express-Karte

Diese Erweiterungskarte ist für den Anschluss von internem NVMe-Speicher an einen Desktop-PC über einen PCI-Express-Steckplatz vorgesehen. Die Karte wird in einen freien PCI-Express-x4-Steckplatz eingebaut und bietet eine interne M.2-NVMe-Verbindung und eine interne SFF-8643-Verbindung für NVMe-Speicher. Über den M.2-Steckplatz können NVMe-Module in den Größen 2230, 2242, 2260 und 2280 installiert werden. Alternativ kann über den SFF-8643-Anschluss eine NVMe-Lösung mit U.2-Schnittstelle angeschlossen werden. Pro Karte kann jeweils eine Schnittstelle genutzt werden. Die Karte unterstützt NVM Express (NVMe) und wird über die PCI-Express-Schnittstelle mit Strom versorgt. Darüber hinaus wird das Booten vom M.2-Steckplatz unterstützt, wenn eine kompatible UEFI-Umgebung verwendet wird. Sicherheitsfunktionen wie Kurzschluss- und Überhitzungsschutz sind integriert. Spezifikationen • Schnittstelle: PCI Express x4 (V3.0) • Interne Anschlüsse: 1 × M.2 Key M-Steckplatz (67-polig), 1 × SFF-8643-Buchse (36-polig) • Unterstützte M.2-Formate: 2230, 2242, 2260, 2280 • Unterstützte M.2-Schlüssel: Key M, Key B+M (PCIe-basiert) • Speicherprotokoll: NVMe • Maximale Modulkomponentenhöhe: 1,35 mm • Doppelseitige Module: unterstützt • Boot-Unterstützung: UEFI 2.3.1 oder höher (M.2-Steckplatz) • Maximaler Ausgangsstrom: 4 A • Schutz: Kurzschluss, Überhitzung, ESD bis 2 kV • Anzeige: LED-Statusanzeige • Stromversorgung: über PCI Express Systemanforderungen • Betriebssystem: Linux Kernel 3.2 oder höher, Windows 7 / 8.1 / 10 / 11 (32/64-Bit je nach Version) • Hardware: PC mit freiem PCI Express x4 / x8 / x16 / x32-Steckplatz Lieferumfang • PCI Express-Karte • Montagematerial • Handbuch Erklärung der verwendeten Begriffe NVMe (Non-Volatile Memory Express) ist ein Speicherprotokoll zur schnellen Datenübertragung per PCI Express. M.2 und SFF-8643 sind physische Verbindungsstandards für NVMe-Speicher, bei denen jeweils eine Schnittstelle pro Karte aktiv sein kann. Stellen Sie eine Produktfrage
