4043619898619

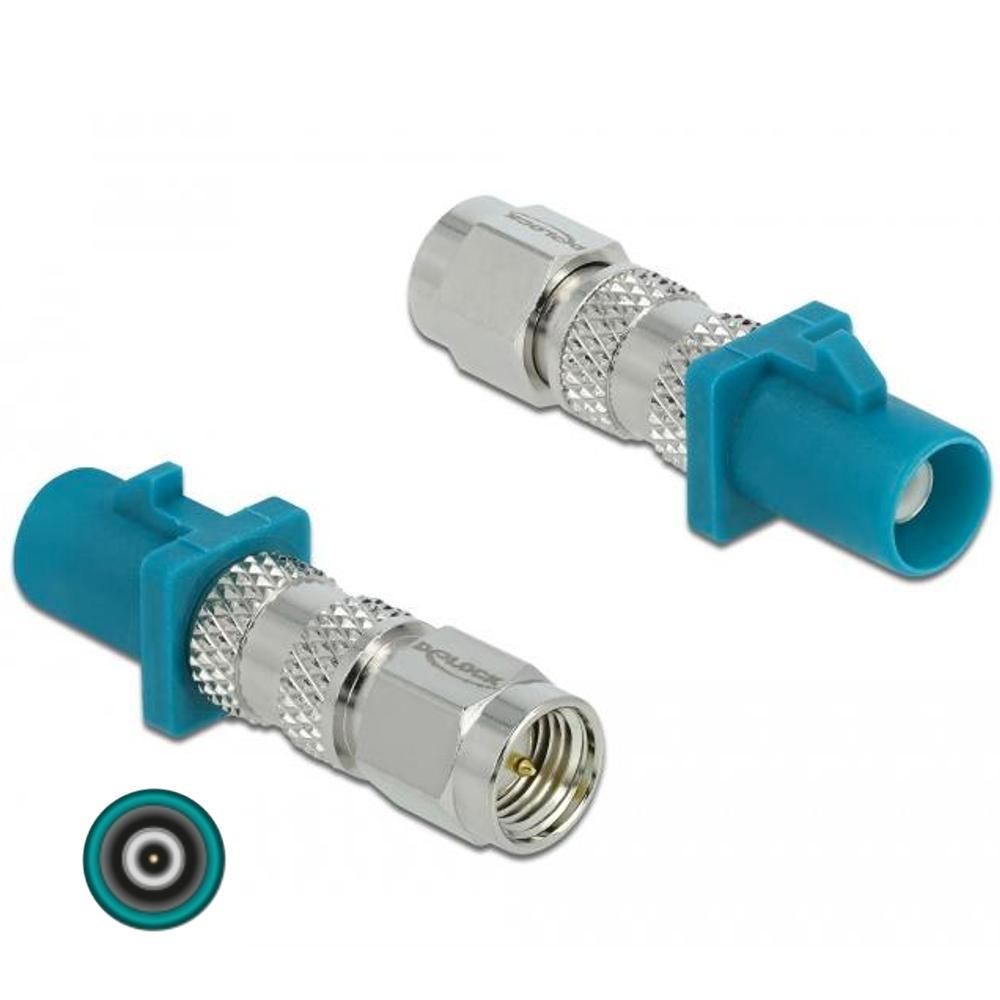

Deze FAKRA naar SMA adapter is bedoeld voor het verbinden van RF-componenten binnen radiofrequentie installaties. De adapter wordt gebruikt om apparatuur met een FAKRA aansluiting te verbinden met apparatuur die een SMA aansluiting gebruikt. De adapter heeft een FAKRA Z plug (male) aan de ene zijde en een SMA plug (male) aan de andere zijde. De FAKRA connector is uitgevoerd in de FAKRA Z kleurcodering (waterblauw / RAL 5021) volgens de standaard FAKRA types. De adapter is opgebouwd uit een vergulde fosforbrons contactpin, een PTFE isolator en een vernikkelde beryllium borgveer. De kunststof buitenbehuizing is uitgevoerd in PA66. Deze materialen zorgen voor goede elektrische eigenschappen en een betrouwbare verbinding bij RF-signalen. Specificaties • Producttype RF adapter • Merk Delock • Aansluiting 1 FAKRA Z plug (male) • Aansluiting 2 SMA plug (male) • FAKRA type Z (waterblauw) • Impedantie 50 ohm • Contactmateriaal Fosforbrons, verguld • Isolator PTFE • Vergrendelring Beryllium, vernikkeld • Kunststof behuizing PA66 • Afmetingen ca. 33,0 × 11,0 × 9,5 mm Uitleg van gebruikte termen PTFE PTFE (polytetrafluorethyleen) is een elektrisch isolerend materiaal dat vaak wordt gebruikt in RF-connectoren. Het materiaal heeft goede elektrische eigenschappen en blijft stabiel bij hoge frequenties. PA66 PA66 (polyamide 66) is een technische kunststof die vaak wordt gebruikt voor connectorbehuizingen. Het materiaal is sterk, slijtvast en geschikt voor toepassingen in elektronische en automotive systemen. Fosforbrons Fosforbrons is een koperlegering met goede elektrische geleidbaarheid en hoge veerkracht. Hierdoor wordt het vaak gebruikt voor contactpennen in RF-connectoren. SMA SMA staat voor SubMiniature version A en is een schroefbare coax connector voor radiofrequentie verbindingen. SMA connectoren worden gebruikt in RF-apparatuur, antennes, meetapparatuur en draadloze communicatiesystemen. FAKRA Z FAKRA Z is een variant van de FAKRA coax connector met een waterblauwe kleurcodering. Deze uitvoering heeft een universele mechanische sleutel en kan worden gebruikt wanneer geen specifieke FAKRA codering vereist is. FAKRA FAKRA connectoren zijn coax RF-connectoren die worden gebruikt voor radiofrequentie verbindingen. De connector is gebaseerd op de SMB-coax standaard maar heeft een kunststof behuizing met mechanische codering en kleurcodering. Hierdoor kunnen verschillende connectoren niet per ongeluk met elkaar worden verbonden. FAKRA connectoren werken doorgaans met een impedantie van 50 ohm en ondersteunen frequenties tot meerdere GHz. Ze worden toegepast in antenne- en communicatiesystemen zoals GPS, radio, LTE en 5G antennes. FAKRA types • FAKRA A – zwart – RF verbinding / radio • FAKRA B – crème – GSM / telematica • FAKRA C – blauw – GPS antenne • FAKRA D – bordeaux / paars – satellietradio • FAKRA E – groen – GSM / LTE • FAKRA F – bruin – RF communicatie • FAKRA G – grijs – radio / RF signaal • FAKRA H – violet – video / camera systemen • FAKRA I – beige – radio antenne • FAKRA K – geel / curry – RF communicatie • FAKRA L – rood – RF communicatie • FAKRA M – oranje – digitale radio / DAB • FAKRA Z – waterblauw – universele sleutelcodering Stel een product vraag
