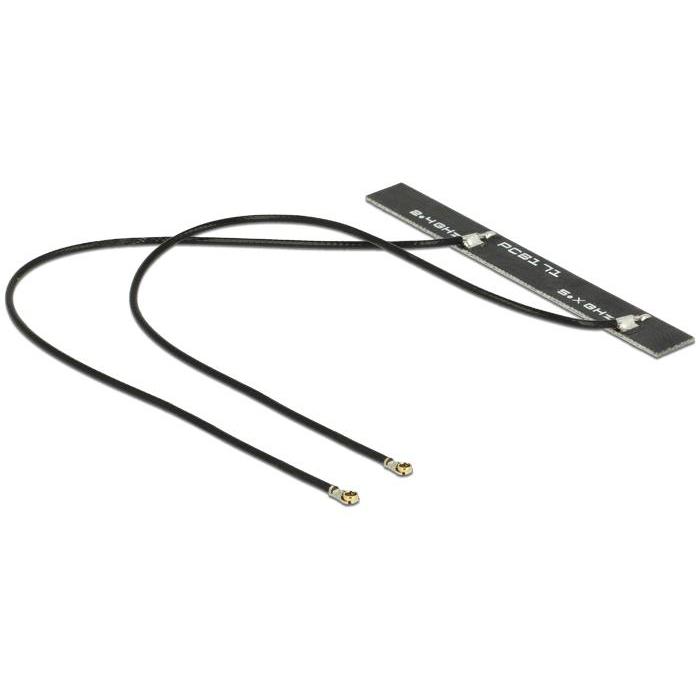

Abi WiFi-Antenne – 5 dbi

Diese Dualband-WLAN-Antenne ist für den Empfang und die Übertragung drahtloser Netzwerksignale in Geräten wie Routern, eingebetteten Systemen, Industriesteuerungen und IoT-Geräten vorgesehen. Die Antenne unterstützt die WLAN-Frequenzbänder 2,4 GHz und 5 GHz und kann für moderne Funknetzwerke wie WiFi 5 und WiFi 6 verwendet werden. Die Antenne besteht aus einer Doppelantennenanordnung mit zwei separaten PCB-Antennen. Jede Antenne wird über einen MHF® 4L-Stecker von I-PEX Inc. angeschlossen, wodurch die Antenne für kompakte Funkmodule und Mini-PCIe/M.2-WLAN-Karten geeignet ist. Die Antenne arbeitet in einem Frequenzbereich von 2400 – 2500 MHz und 5150 – 5850 MHz. Dadurch kann die Antenne für WLAN-Dualband-Netzwerke und andere Funkstandards wie Bluetooth, ZigBee und ISM-Band-Anwendungen verwendet werden. Mit einem Antennengewinn von 5 dBi, einer linearen vertikalen Polarisation und einem omnidirektionalen Strahlungsdiagramm eignet sich die Antenne für einen stabilen Signalempfang innerhalb elektronischer Geräte. Die Antenne ist als flexible PCB-Antenne (FPC) mit selbstklebender Montage konzipiert. Dadurch kann die Antenne problemlos in einem Gehäuse untergebracht werden. Die Antenne wird mit zwei Koaxialkabeln vom Typ 1.13 mit einer Länge von ca. 15 cm pro Kabel geliefert. Das Kabel hat eine Signaldämpfung von ca. 3,2 dB pro Meter bei 2,4 GHz. Spezifikationen • Anschluss 2 x I-PEX Inc., MHF® 4L Stecker • Frequenzbereich 2400 – 2500 MHz • Frequenzbereich 5150 – 5850 MHz • Unterstützte Standards Bluetooth, WLAN 2,4 / 5,0 GHz, ZigBee 2,4 GHz, ISM • Antennengewinn 5 dBi • VSWR 2,0 • Impedanz 50 Ohm • Polarisation linear, vertikal • Montage selbstklebend • Betriebstemperatur −10 °C ~ 55 °C • Gehäuse FPC • Farbe schwarz • Kabel koaxial • Kabeltyp 1.13 • Kabelfarbe schwarz • Kabeldurchmesser ca. 1,13 mm • Kabeldämpfung 3,2 dB @ 2,4 GHz pro Meter • Mindestbiegeradius 4,5 mm • Abmessungen ca. 61,60 × 7,00 × 1,60 mm • Kabellänge inkl. Stecker 2 × ca. 15 cm Erklärung der verwendeten Begriffe WLAN WLAN (Wireless Local Area Network) ist ein drahtloses Netzwerk, das für die WiFi-Kommunikation verwendet wird. WiFi 6 WiFi 6 (IEEE 802.11ax) ist ein moderner WLAN-Standard mit höheren Datengeschwindigkeiten, geringerer Latenz und besserer Netzwerkkapazität. Dualband Dualband bedeutet, dass eine Antenne sowohl im 2,4-GHz- als auch im 5-GHz-Frequenzband betrieben werden kann. dBi dBi ist eine Einheit, die den Gewinn einer Antenne im Vergleich zu einer ideal isotropen Antenne angibt. VSWR VSWR (Voltage Standing Wave Ratio) gibt an, wie gut eine Antenne an die Übertragungsleitung angepasst ist. Polarisation Polarisation beschreibt die Richtung des elektromagnetischen Feldes eines Funksignals. I-PEX MHF® 4L I-PEX MHF® 4L ist ein kompakter koaxialer HF-Stecker, der häufig für interne Antennen in WiFi-Modulen und eingebetteten Systemen verwendet wird. FPC FPC (Flexible Printed Circuit) ist eine flexible Leiterplatte, die häufig für interne Antennen in kompakten elektronischen Geräten verwendet wird. Koaxialkabel Ein Koaxialkabel ist ein Kabeltyp, der speziell für die Übertragung hochfrequenter HF-Signale entwickelt wurde. ISM-Band ISM-Bänder (Industrial, Scientific and Medical) sind Funkfrequenzen, die weltweit für drahtlose Anwendungen frei genutzt werden dürfen. Stellen Sie eine Produktfrage
