4040849673290

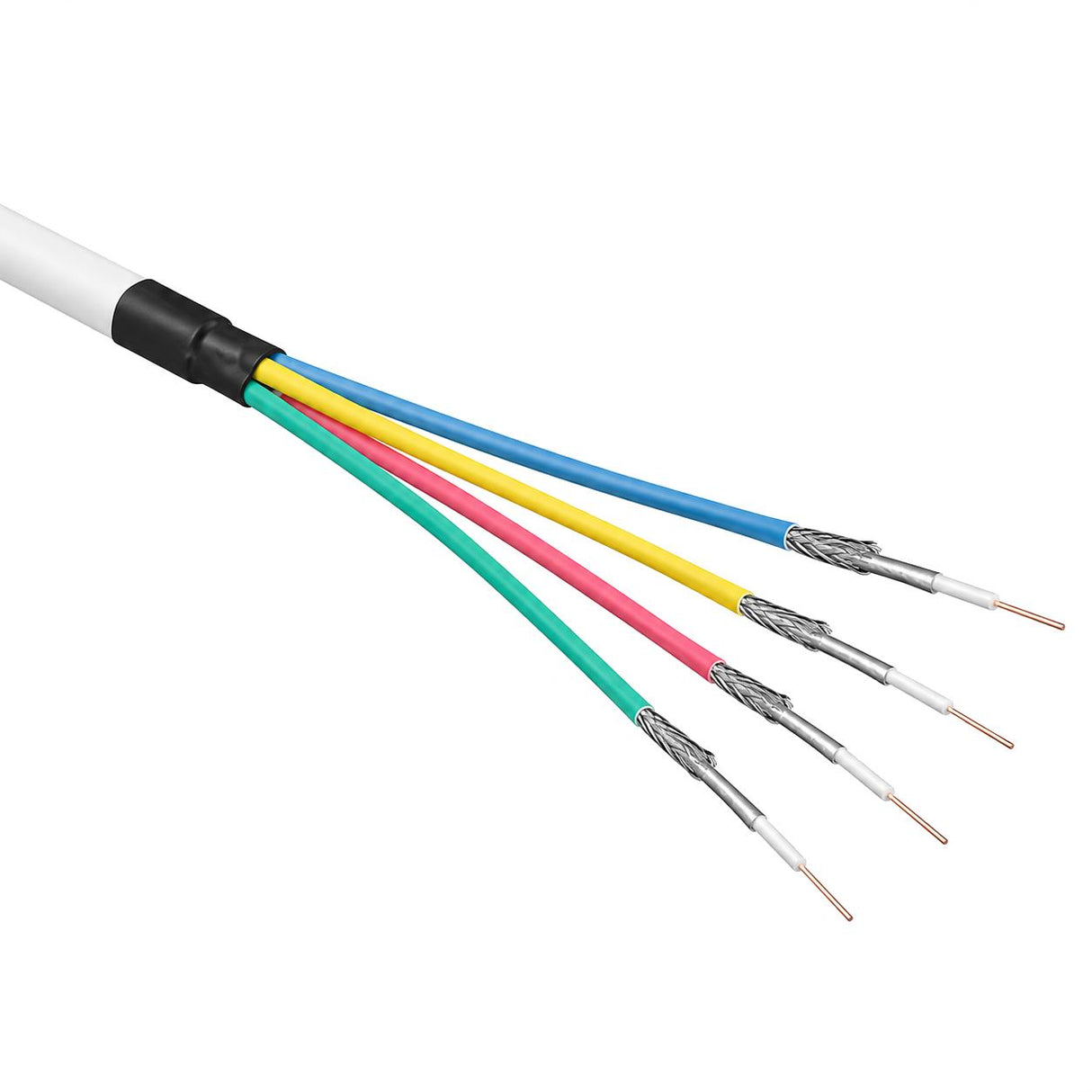

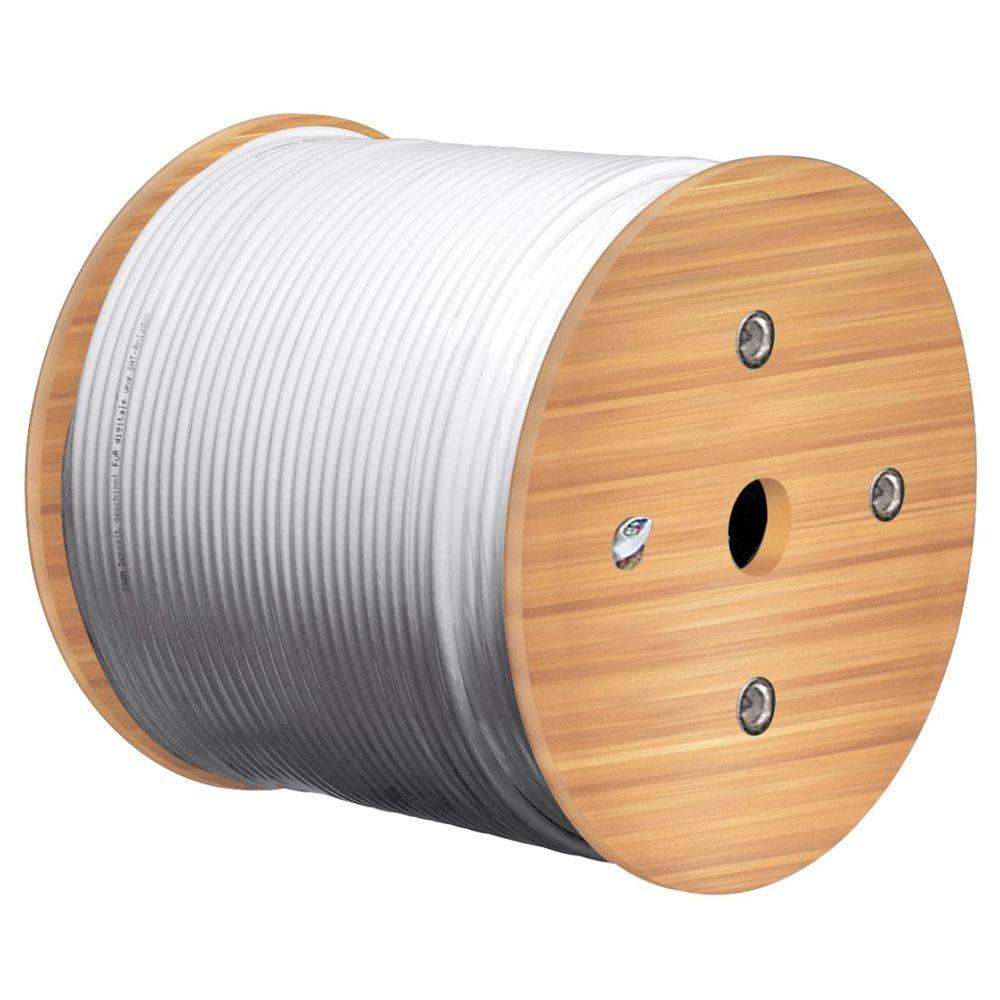

Deze coaxkabel RG6-type is bedoeld voor digitale SAT- en kabelinstallaties (DVB-S/S2, DVB-C/C2, DVB-T/T2) binnen 75 Ω antennesystemen. De kabel heeft een impedantie van 75 Ω, een afschermingsmaat van 80 dB en is uitgevoerd met dubbele afscherming. De kabel voldoet aan de CPR (EN 50575) brandklasse Eca en is geschikt voor vaste installatie binnen gebouwen. De uitvoering betreft een quattro 4-in-1 kabel met kleurgecodeerde mantels voor eenvoudige identificatie bij LNB-multischakelaarinstallaties. Levering op houten haspel, lengte 100 meter. Specificaties • Kabeltype RG6-type (quattro 4-in-1) • Impedantie 75 Ω (75 ± 3 Ω) • Afschermingsklasse Standaard digitale installatie • dB-waarde 80 dB • Afscherming type 1 Folie (aluminium) dubbel • Afscherming type 2 Gevlochten mantel (aluminium) 64x • Binnengeleider + diameter CCS, 1,0 mm • Diëlektricum 4,8 mm • Buitendiameter 6,8 mm • Brandklasse CPR Eca (EN 50575) • Temperatuur -20 °C tot 70 °C • Keurmerken CE • Meterskalering Ja • Lengte 100 meter Toepassing quattro Een quattro coaxkabel wordt toegepast bij centrale satellietinstallaties waarbij één schotel meerdere aansluitpunten voedt. Een quattro LNB levert vier vaste signalen: verticaal laag, verticaal hoog, horizontaal laag en horizontaal hoog. Deze vier signalen worden afzonderlijk naar een multiswitch geleid. De multiswitch verdeelt ze vervolgens naar meerdere gebruikers, waarbij iedere ontvanger onafhankelijk een zender kan selecteren. De 4-in-1 opbouw bevat vier afzonderlijke 75 Ω coaxaders in één buitenmantel, wat zorgt voor overzichtelijke en efficiënte installatie. Demping (max. dB/100 m) • 50 MHz – 4,7 dB • 100 MHz – 6,2 dB • 200 MHz – 8,4 dB • 300 MHz – 10,6 dB • 400 MHz – 12,5 dB • 500 MHz – 13,9 dB • 800 MHz – 17,2 dB • 1000 MHz – 19,5 dB • 1350 MHz – 23,0 dB • 1750 MHz – 26,1 dB • 2050 MHz – 28,5 dB • 2150 MHz – 29,5 dB Uitleg van gebruikte termen DVB Digitale televisiestandaard voor satelliet, kabel en ether. Geschikt voor ontvangst van Full HD (1080p), Ultra HD 4K en 8K via DVB-installaties; resolutie is afhankelijk van het aangeleverde signaal. Impedantie (75 Ω) Karakteristieke weerstand van het coaxiale systeem; 75 Ω wordt toegepast in televisie- en satellietinstallaties om reflecties en signaalverlies te beperken. Afscherming (80 dB) Mate van bescherming tegen externe instraling; geschikt voor standaard digitale installaties binnenshuis. CPR / EN 50575 Europese brandclassificatie voor kabels in vaste installatie; Eca voldoet aan de minimale brandveiligheidseisen binnen gebouwen. CCS Stalen kern met koperen coating; toegepast bij hoge frequenties waarbij geleiding voornamelijk aan het oppervlak plaatsvindt. Algemene uitleg coaxkabel Een coaxkabel bestaat uit een centrale binnengeleider, een diëlektricum, één of meerdere afschermlagen en een beschermende buitenmantel. Deze opbouw zorgt voor gecontroleerde signaalgeleiding met minimale instraling en lage demping. RG58-type is een 50 Ω kabel van circa 5 mm buitendiameter voor RF- en meettoepassingen. RG59-type is een 75 Ω kabel voor basis televisie-installaties. RG6-type is een 75 Ω kabel van circa 7 mm buitendiameter voor digitale DVB- en satelliettoepassingen. RG6 is een 75 Ω kabel met hoge afschermingswaarde (meestal 100 dB, Class A) en wordt toegepast in omgevingen met verhoogde instraling, zoals nabij LTE- en 5G-signalen. Stel een product vraag
