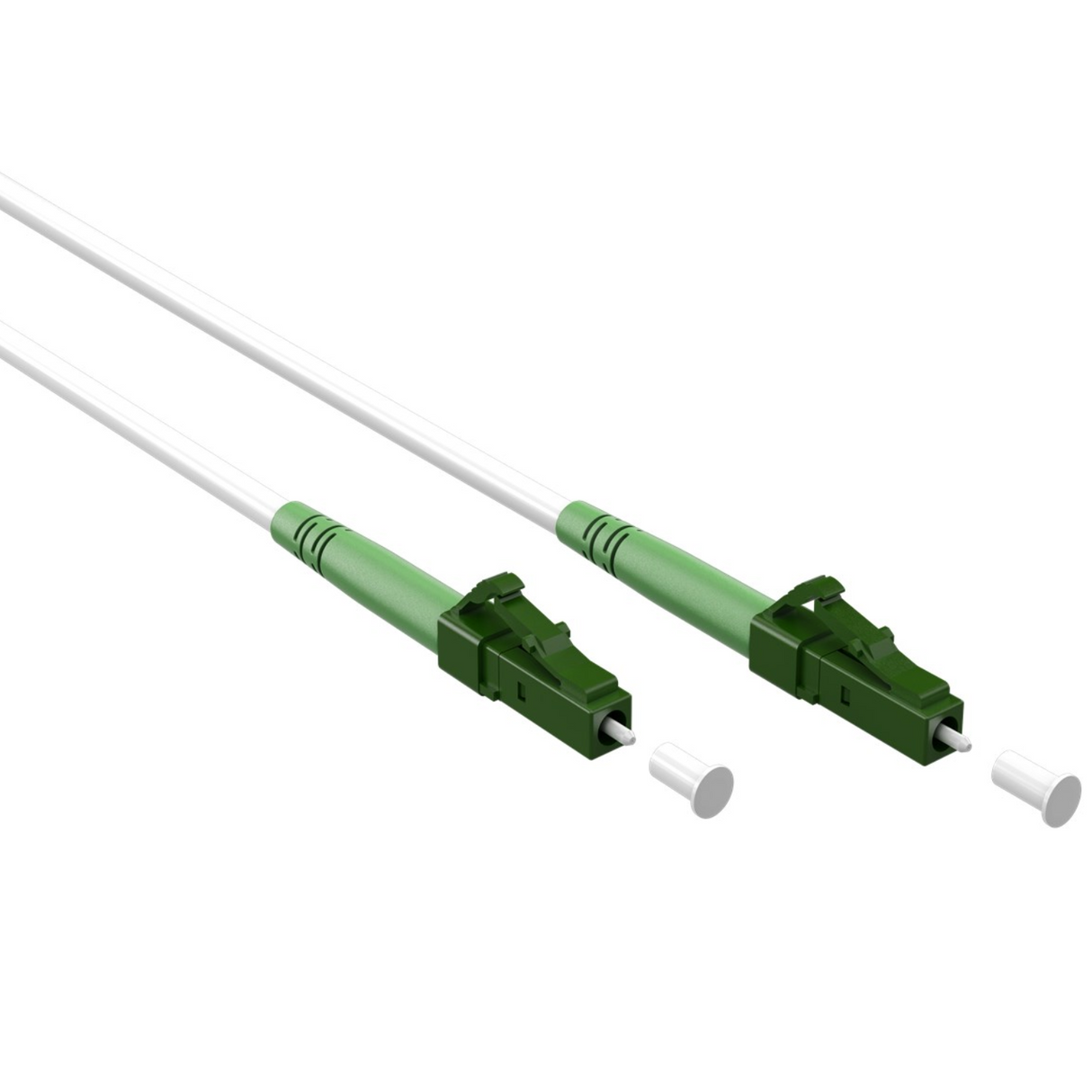

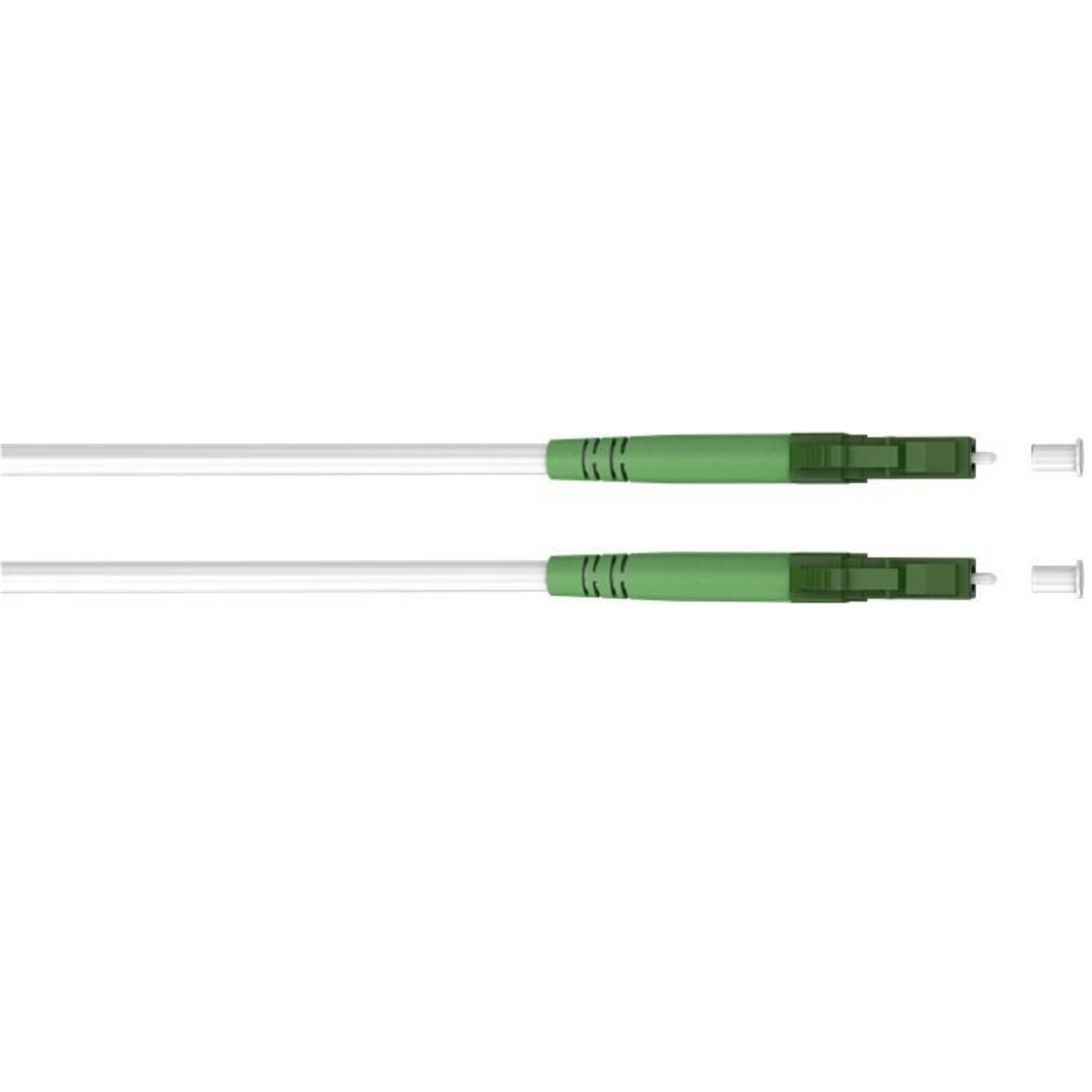

Deze glasvezel patchkabel is bedoeld voor het realiseren van een singlemode FTTH-verbinding tussen een glasvezelaansluitpunt en actieve apparatuur zoals een ONT of modem binnen een gestructureerde bekabelingsomgeving conform ISO IEC 11801. De kabel is uitgevoerd als een simplex configuratie met LC-APC (8°) connectoren aan beide zijden en is geschikt voor singlemode OS2 (9/125 µm) toepassingen. De aansluiting betreft een LC-APC naar LC-APC glasvezelverbinding en wordt toegepast bij FTTH-, FTTB- en FTTx-installaties in woningen, kantoren en technische ruimten. De LSZH mantel maakt de kabel geschikt voor gebruik binnenshuis met lage rookontwikkeling en halogeenvrije eigenschappen conform IEC-richtlijnen. De toegepaste G.657.A2 buiggeoptimaliseerde vezel maakt een minimale statische buigradius van 30 mm mogelijk zonder verhoging van de demping. Specificaties • Type kabel glasvezel patchkabel • Uitvoering simplex • Vezeltype singlemode 9/125 µm • Categorie OS2 conform ITU-T G.657.A2 • Connector zijde 1 LC-APC (8°) • Connector zijde 2 LC-APC (8°) • Connector standaard IEC 61754-20 • Connector afwerking APC (8° angled polish) • Ferrule keramisch (zirconia) • Kabeldiameter ca. 3 mm • Mantelmateriaal LSZH • Kleur wit • Minimale buigradius statisch 30 mm • Bedrijfstemperatuur −40 tot 85 °C • Meetprotocol individueel testprotocol met Insertion Loss en Return Loss • Trekontlasting versterkt met aramidegaren IEC-normen • IEC 60793-2 specificatie van singlemode glasvezel • IEC 61754-20 definitie van LC-connectorinterface • IEC 60332-1 vlamvertragende eigenschappen van kabels • IEC 60754-2 bepaling van halogeenvrij materiaal • IEC 61034 bepaling van rookontwikkeling Uitleg van termen • LC-APC glasvezelconnector met 8° schuine polijsting voor lage reflectie en hoge retourdemping • OS2 singlemode categorie geschikt voor transmissie bij 1310 en 1550 nm over lange afstanden • G.657.A2 buiggeoptimaliseerde singlemode vezel met kleinere minimale buigradius, compatibel met G.652.D • FTTH Fibre To The Home, glasvezelverbinding tot in de woning • Insertion Loss optische demping bij overgang tussen glasvezelcomponenten • Return Loss mate waarin gereflecteerd licht wordt onderdrukt bij een verbinding • LSZH Low Smoke Zero Halogen mantel zonder halogeen en met lage rookontwikkeling Algemene uitleg over glasvezel-kabels • Glasvezel transporteert data via lichtsignalen in plaats van elektrische signalen • Singlemode glasvezel gebruikt één lichtpad en is geschikt voor lange afstanden en backboneverbindingen • Multimode glasvezel gebruikt meerdere lichtpaden en is geschikt voor kortere afstanden binnen gebouwen en datacenters • LC compacte glasvezelconnector met klikvergrendeling • SC rechthoekige glasvezelconnector met push-pull vergrendeling • ST ronde glasvezelconnector met bajonetvergrendeling • FC glasvezelconnector met schroefvergrendeling • Simplex enkele glasvezel voor gegevensoverdracht in één richting • Duplex twee glasvezels voor gelijktijdige communicatie in beide richtingen Uitleg OM-categorieën (multimode glasvezel) OM staat voor Optical Multimode en beschrijft de technische kwaliteit van multimode glasvezel. De OM-categorie bepaalt de maximale datasnelheid, bandbreedte en transmissieafstand. Hogere OM-categorieën bieden betere prestaties bij hogere snelheden. • OM1 multimode glasvezel met een 62,5 µm kern en een bandbreedte van circa 200 MHz·km. • OM2 multimode glasvezel met een 50 µm kern en een bandbreedte van circa 500 MHz·km. • OM3 laser-geoptimaliseerde multimode glasvezel geschikt voor 10 Gb/s tot circa 300 meter. • OM4 verbeterde laser-geoptimaliseerde multimode glasvezel met hogere bandbreedte voor datacenteromgevingen. • OM5 wideband multimode glasvezel ontworpen voor gebruik met meerdere golflengten via SWDM-technologie. Stel een product vraag
