4040849507281

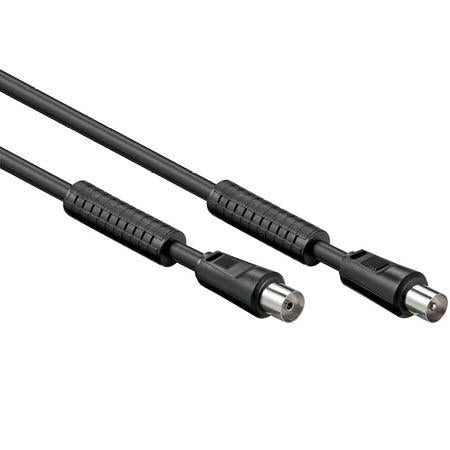

Deze coaxkabel 75 Ω is bedoeld voor het aansluiten van televisie-, radio- of kabelmodemapparatuur op een coaxiale wandcontactdoos binnen DVB-installaties. De kabel is uitgevoerd met dubbele afscherming (80 dB) en voorzien van een geïntegreerde ferrietkern voor extra onderdrukking van hoogfrequente storingen. De IEC-stekker (male) naar IEC-bus (female) verbinding is volledig afgeschermd voor stabiele signaaloverdracht binnen standaard digitale huisinstallaties. Specificaties • Aansluiting 1 IEC-stekker (male) • Aansluiting 2 IEC-bus (female) • Contactmateriaal Vernikkeld • Impedantie 75 Ω • Afschermingsklasse Goede afscherming • dB-waarde 80 dB • Afscherming type 1 Folie (aluminium) • Afscherming type 2 Gevlochten mantel (aluminium) 112x • Binnengeleider CCS, 0,5 mm • Buitendiameter 5,3 mm • Mantel PVC • Keurmerken CE, WEEE 5G / LTE bescherming Met een afschermingsmaat van 80 dB biedt deze kabel goede bescherming voor standaard digitale installaties binnenshuis. Voor omgevingen met sterke LTE- of 5G-signalen wordt doorgaans een kabel met ≥95 dB of Class A-afscherming aanbevolen. Deze uitvoering is primair geschikt voor reguliere huisinstallaties. Ferrietfilter De geïntegreerde ferrietkern werkt als een passieve storingsonderdrukker. Het ferrietmateriaal verhoogt de impedantie voor ongewenste hoogfrequente stoorsignalen die zich over de kabelmantel of buitenzijde voortplanten. Hierdoor worden elektromagnetische interferenties (EMI) verminderd die afkomstig kunnen zijn van voedingen, routers of andere elektronische apparatuur. De ferrietkern beïnvloedt het gewenste televisiesignaal niet, maar dempt common-mode storingen. Toepassing Geschikt voor het verbinden of verlengen van televisie-, radio- of kabelmodemaansluitingen binnen huisinstallaties. De combinatie van dubbele afscherming en ferrietfilter helpt bij het beperken van signaalvervuiling en instraling in standaard woonomgevingen. Uitleg van gebruikte termen DVB Digitale televisiestandaard voor kabel, satelliet en ether. Geschikt voor ontvangst van Full HD (1080p), Ultra HD 4K en 8K via DVB-installaties; de uiteindelijke resolutie is afhankelijk van het aangeleverde signaal. Impedantie (75 Ω) De karakteristieke weerstand van televisie- en kabelinstallaties. Componenten binnen één installatie moeten dezelfde impedantie hebben om reflecties en signaalverlies te voorkomen. Afscherming (80 dB) Mate van bescherming tegen externe instraling; geschikt voor standaard digitale installaties binnenshuis. Ferrietkern Magnetisch filtermateriaal dat hoogfrequente stoorsignalen op de kabel onderdrukt door verhoging van de impedantie voor ongewenste common-mode stromen. CCS Stalen kern met koperen coating; bij hoge frequenties vindt geleiding voornamelijk plaats aan het oppervlak van de kern. Algemene uitleg coaxkabel Een coaxkabel bestaat uit een centrale binnengeleider, een diëlektricum, één of meerdere afschermlagen en een beschermende buitenmantel. Deze opbouw zorgt voor gecontroleerde signaalgeleiding met minimale instraling en lage demping. 75 Ω kabels worden toegepast voor televisie- en kabelinstallaties; 50 Ω kabels worden gebruikt voor RF- en zendtoepassingen. Stel een product vraag
