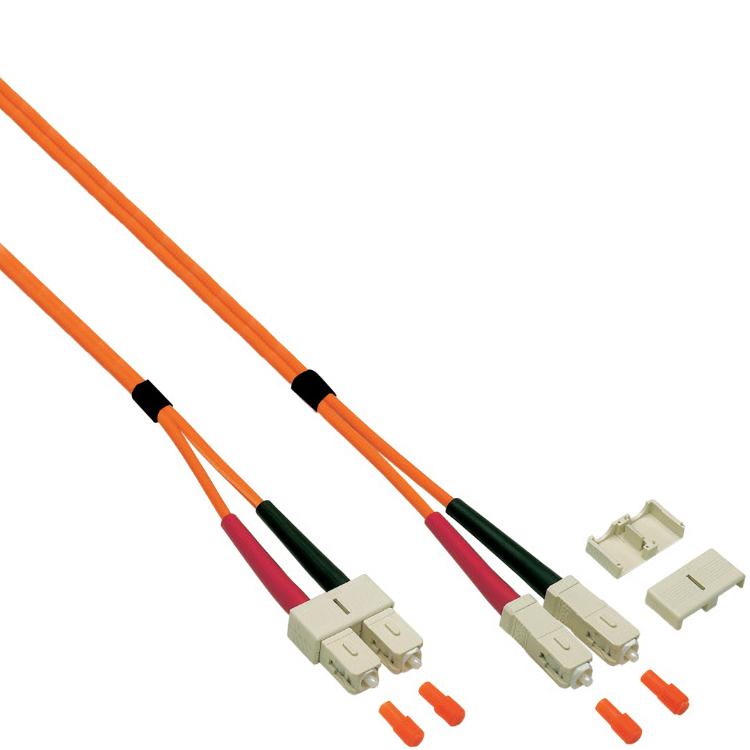

Abi-Glasfaserkabel - sc - om1

Dieses Glasfaser-Patchkabel ist für die Herstellung einer kurzen Verbindung zwischen einer passiven Glasfaserschnittstelle und einem aktiven Netzwerkport innerhalb einer strukturierten Verkabelungsumgebung gemäß ISO IEC 11801 vorgesehen. Das Kabel ist als Duplex-Verbindung mit beidseitigen SC-Duplex-Steckern ausgeführt und für Multimode-OM1-Anwendungen geeignet. Die Verbindung ist eine SC-SC-Glasfaserverbindung und eignet sich für den Einsatz mit Standard-Glasfasergeräten wie Switches, Medienkonvertern und Patchpanels. Durch den LSZH-Mantel eignet sich das Kabel für Installationen, bei denen eine geringe Rauchentwicklung und halogenfreies Material erforderlich sind. Spezifikationen • Kabeltyp Glasfaser-Patchkabel • Duplex-Version für gleichzeitiges Senden und Empfangen • Fasertyp Multimode 62,5/125 µm • Kategorie OM1 • Anzahl Fasern 2 • Steckerseite 1 SC Duplex • Steckerseite 2 SC Duplex • Steckernorm IEC 61754-4 • Steckerausführung UPC • Steckermaterial Keramikferrule • Kabeltyp I-V(ZN)H • Kabeldurchmesser 3,0 mm • Mantelmaterial LSZH • Mantelaufbau Duplex zip-twin • Mantelfarbe Orange • Zugentlastendes Aramidgarn mit aufgesetztem Knickschutz • Maximale Zugkraft 160 N • Biegeradius dynamisch 20× AD • Biegeradius statisch 10× AD • Betriebstemperatur −20 bis 70 °C • Lagertemperatur −20 bis 85 °C • Qualitätsklasse Multimode A/1 nach IEC 61753-222-2 • EMV-Störfestigkeit völlige Immunität gegen elektrische und elektromagnetische Störungen • Prüfstatus 100 % getestet mit individuellem Messbericht. IEC-Normen • IEC 60793-2 Spezifikation des Glasfaserkerns und der Faserstruktur • IEC 61754-4 Definition der SC-Steckerschnittstelle • IEC 61753-222-2 Leistungsklasse A/1 für Multimode-Stecker • IEC 60754-1 Halogenfreie Eigenschaften • IEC 61034-1 Geringe Rauchentwicklung EN-Normen • EN 50265-2-1 Flammhemmendes Verhalten des Kabels Ummantelungen • EN 50267-2-3 halogenfreie Ummantelungsmaterialien Begriffserklärung • SC-SC-Glasfaserverbindung mit beidseitigem SC-Stecker • Duplex zweier separater Lichtwellenleiter, wobei eine Faser sendet und die andere empfängt • Multimode-Glasfasertyp 62,5/125 µm mit größerem Kern für die Übertragung über kurze Entfernungen • Multimode-Kategorie OM1 für ältere Multimode-Installationen in Gebäuden • Gerades Polieren des Steckers durch UPC für geringe Einfügungsdämpfung • LSZH-Mantel Material mit geringer Rauchentwicklung und ohne halogenhaltige Stoffe • Präzisionshalter aus Keramikferrule, der die Faseroptik präzise zentriert, für eine stabile Signalübertragung • Störfestigkeit der Signalübertragung über Licht ohne Einfluss von elektrischen und elektromagnetischen Feldern • Biegeradius minimale Kabelkrümmung für zusätzliche Dämpfung und zur Vermeidung von Faserschäden • Biegeradius statisch minimale Biegung nach Installation und Sicherung des Kabels • Biegeradius dynamisch minimale Biegung während der Installation oder Bewegung des Kabels • Qualitätsklasse A/1 Qualitätsklasse für Multimode-Steckverbinder mit strengen Toleranzen • I-V(ZN)H-Kabeltyp Europäische Bezeichnung für halogenfreie Glasfaserkabel für Inneninstallationen • Internationale Norm ISO/IEC 11801, die die Struktur, Topologie und Komponentenanordnung von strukturierten Verkabelungssystemen für Datenkommunikationsnetze in Gebäuden und Campusgeländen beschreibt. Allgemeine Erläuterung von Glasfaserkabeln • LC-Kompakt-Glasfaserstecker mit Schnappverschluss für hohe Portdichte • SC-Rechteck-Glasfaserstecker mit Push-Pull-Verriegelung für Patchpanels • ST-Rundglasfaserstecker mit Bajonettverschluss für ältere Installationen • E2000® Glasfaserstecker mit Schutzhülle für geringe Reflexion und zusätzliche Sicherheit • MPO/MTP-Mehrfachfaserstecker für hohe Faserdichte in Rechenzentren • Simplex-Einzelfaser für Datenübertragung in eine Richtung • Duplex zwei Glasfasern für gleichzeitige Kommunikation in beide Richtungen • Multimode-Glasfaser-Fasertyp für kurze bis mittlere Distanzen innerhalb von Gebäuden • Singlemode-Glasfaser-Glasfasertyp für lange Distanzen und Backbone-Verbindungen Erläuterung der OM-Kategorien • OM1 Multimode-Glasfaser 62,5/125 µm geeignet bis ca. 275 m bei 1 Gbit und ca. 33 m bei 10 Gbit • OM2 Multimode-Glasfaser 50/125 µm geeignet bis ca. 550 m bei 1 Gbit und ca. 82 m bei 10 Gbit • OM3 laseroptimierte Multimode-Glasfaser, geeignet für bis zu ca. 550 m bei 1 Gbit und ca. 82 m bei 10 Gbit, bis zu ca. 300 m bei 10 Gbit, ca. 100 m bei 40 Gbit und ca. 100 m bei 100 Gbit. • OM4 verbesserte laseroptimierte Multimode-Glasfaser, geeignet für bis zu ca. 400 m bei 10 Gbit und ca. 150 m bei 40 Gb • OM5-Breitband-Multimode-Faser mit den gleichen Entfernungen wie OM4, ausgelegt für die Übertragung über mehrere kurze Wellenlängen innerhalb einer Faser gemäß SWDM. Stellen Sie eine Produktfrage
