4043619890149

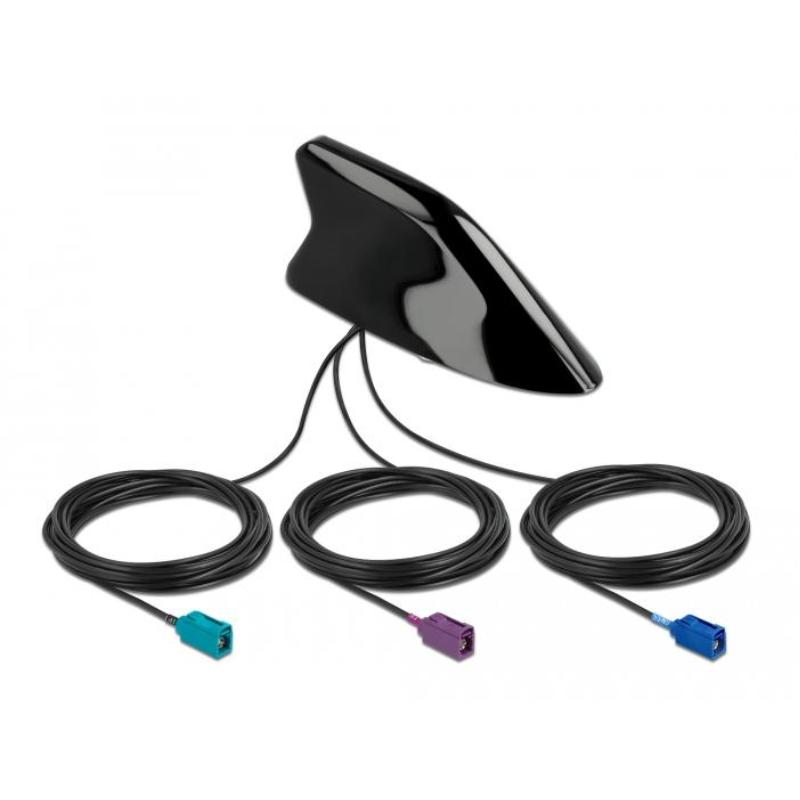

Deze multiband shark fin antenne is bedoeld voor montage op het dak van een voertuig en combineert meerdere draadloze communicatiesystemen in één behuizing. De antenne ondersteunt LTE, WLAN en GNSS (GPS en GALILEO) en kan worden gebruikt met voertuigsystemen zoals navigatie, mobiele data en draadloze netwerken. De antenne beschikt over drie afzonderlijke RF-aansluitingen: een FAKRA D jack voor LTE, een FAKRA Z jack voor WLAN en een FAKRA C jack voor GNSS-signalen. De mechanische codering van de FAKRA connectoren zorgt ervoor dat elke aansluiting alleen met de juiste kabel kan worden verbonden. De geïntegreerde GNSS patch antenne ontvangt satellietsignalen van GPS L1 en GALILEO E1. Voor verbeterde signaalontvangst is een LNA versterker geïntegreerd met een versterking van 28 dBi en een lage ruisfactor. De antenne ondersteunt daarnaast LTE frequentiebanden van 698 – 960 MHz en 1710 – 2690 MHz en een WLAN frequentieband van 2,4 GHz. Hierdoor kan de antenne worden gebruikt voor mobiele dataverbindingen en draadloze netwerktoepassingen. De behuizing heeft een aerodynamisch shark fin ontwerp en is gemaakt van ABS kunststof. Dankzij de IP67 beschermingsklasse is de antenne geschikt voor gebruik buiten op voertuigen en bestand tegen stof en water. Specificaties • Producttype Multiband voertuigantenne • Merk Delock • Connector LTE FAKRA D jack (female) • Connector WLAN FAKRA Z jack (female) • Connector GNSS FAKRA C jack (female) • LTE frequentie 698 – 960 MHz / 1710 – 2690 MHz • LTE antenneversterking 3,5 dBi • WLAN frequentie 2400 – 2483,5 MHz • WLAN antenneversterking 3,0 dBi • GNSS frequentie 1575,42 MHz (GPS L1 / GALILEO E1) • GNSS antenneversterking 2 dBi • LNA versterking 28 dBi • Ruisfactor < 2,0 dB • VSWR < 3,0 / < 2,0 / < 1,5 afhankelijk van band • Impedantie 50 Ohm • Polarisation LTE/WLAN lineair, GNSS RHCP • Voedingsspanning 3,0 – 5,0 V • Stroomverbruik < 15 mA • Bedrijfstemperatuur -40 °C tot 85 °C • Behuizing ABS • Kabeltype RG-174 • Kabellengte ca. 3 m • Beschermingsklasse IP67 • Afmetingen ca. 182 × 69 × 70 mm Uitleg van gebruikte termen GNSS GNSS staat voor Global Navigation Satellite System en omvat satellietnavigatiesystemen zoals GPS en GALILEO. GPS L1 GPS L1 is een navigatiefrequentie van GPS-satellieten met een frequentie van 1575,42 MHz. GALILEO E1 GALILEO E1 is de Europese satellietnavigatiefrequentie die vergelijkbaar is met GPS L1. LTE LTE (Long Term Evolution) is een mobiele communicatiestandaard voor 4G dataverbindingen. WLAN WLAN (Wireless Local Area Network) is een draadloos netwerk, vaak bekend als WiFi. LNA LNA (Low Noise Amplifier) is een versterker die zwakke antennesignalen versterkt met minimale ruis. VSWR VSWR (Voltage Standing Wave Ratio) geeft aan hoe goed een antenne is afgestemd op de transmissielijn. dBi dBi is een eenheid die de versterking van een antenne aangeeft ten opzichte van een isotrope antenne. Polarisation Polarisatie beschrijft de richting waarin een radiosignaal wordt uitgezonden. RHCP RHCP (Right Hand Circular Polarization) is een circulaire polarisatie die veel wordt gebruikt bij satellietnavigatie. Frequentieband Een frequentieband is een specifiek bereik van radiofrequenties dat wordt gebruikt voor draadloze communicatie. GHz GHz (gigahertz) is een frequentie-eenheid gelijk aan één miljard trillingen per seconde. MHz MHz (megahertz) is een frequentie-eenheid gelijk aan één miljoen trillingen per seconde. Impedantie Impedantie is de elektrische weerstand voor wisselstroomsignalen in RF-systemen. Veel antenne- en coaxsystemen werken met 50 Ohm. IP67 IP67 betekent dat een apparaat volledig stofdicht is en tijdelijk waterdicht. RG-174 RG-174 is een dunne coaxkabel die veel wordt gebruikt voor RF-signalen en antenneverbindingen. ABS ABS is een sterke kunststof die vaak wordt gebruikt voor elektronische behuizingen. FAKRA FAKRA connectoren zijn coax RF-connectoren voor radiofrequentie verbindingen in voertuigen. FAKRA types • FAKRA A – zwart – RF verbinding / radio • FAKRA B – crème – GSM / telematica • FAKRA C – blauw – GPS antenne • FAKRA D – bordeaux / paars – satellietradio • FAKRA E – groen – GSM / LTE • FAKRA F – bruin – RF communicatie • FAKRA G – grijs – radio / RF signaal • FAKRA H – violet – video / camera systemen • FAKRA I – beige – radio antenne • FAKRA K – geel / curry – RF communicatie • FAKRA L – rood – RF communicatie • FAKRA M – oranje – digitale radio / DAB • FAKRA Z – waterblauw – universele sleutelcodering Stel een product vraag
