4043619857203

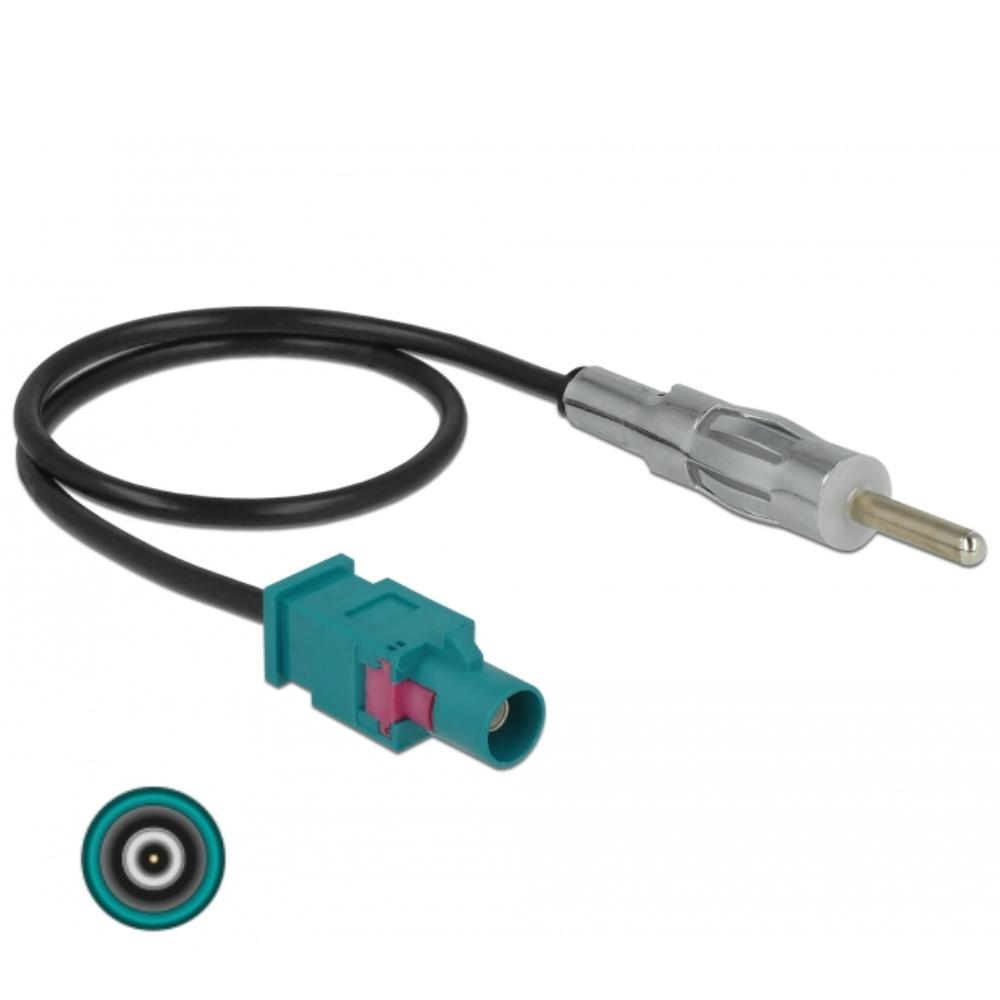

Deze antennekabel met FAKRA Z naar DIN aansluiting is bedoeld voor het verbinden van RF-componenten binnen radio- en antenne installaties. De kabel wordt gebruikt om apparatuur met een FAKRA aansluiting te verbinden met apparatuur of antennes die een DIN antenne aansluiting gebruiken. De kabel heeft een FAKRA Z plug (male) aan de ene zijde en een DIN plug (male) aan de andere zijde. De FAKRA connector is uitgevoerd in de FAKRA Z kleurcodering (waterblauw) volgens de standaard FAKRA types. De kabel is uitgevoerd met RG-174 coaxkabel, een dunne en flexibele coaxkabel die geschikt is voor RF-signalen. De kabel heeft een diameter van ongeveer 2,9 mm en een zwarte mantel. Door de kleine minimale buigradius kan de kabel worden gebruikt in compacte installaties. Specificaties • Producttype Antennekabel • Merk Delock • Aansluiting 1 FAKRA Z plug (male) • Aansluiting 2 DIN plug (male) • FAKRA type Z (waterblauw) • Impedantie 50 ohm • Kabeltype RG-174 • Kabeldiameter ca. 2,9 mm • Kabelkleur Zwart • Kabeldemping 0,35 dB @ 100 MHz per meter • Minimale buigradius 10,5 mm • Kabellengte 32 cm (incl. connectoren) Uitleg van gebruikte termen RG-174 RG-174 is een dunne coaxkabel met flexibele isolatie en gevlochten afscherming. Deze kabel wordt gebruikt voor RF-signalen in antenne- en communicatiesystemen waar een compacte kabel nodig is. DIN DIN antenne connectoren worden veel gebruikt bij radio- en antenne installaties, vooral in Europese autoradio- en antennesystemen. De connector wordt gebruikt voor het aansluiten van antennekabels op radio-ontvangers. FAKRA Z FAKRA Z is een variant van de FAKRA coax connector met een waterblauwe kleurcodering. Deze connector wordt vaak gebruikt als universele of aftermarket RF-aansluiting in voertuigen en antennesystemen. De mechanische sleutel zorgt ervoor dat de connector alleen met compatibele FAKRA aansluitingen kan worden verbonden. FAKRA FAKRA connectoren zijn coax RF-connectoren die worden gebruikt voor radiofrequentie verbindingen. De connector is gebaseerd op de SMB-coax standaard maar heeft een kunststof behuizing met mechanische codering en kleurcodering. Hierdoor kunnen verschillende connectoren niet per ongeluk met elkaar worden verbonden. FAKRA connectoren werken doorgaans met een impedantie van 50 ohm en ondersteunen frequenties tot meerdere GHz. Ze worden toegepast in antenne- en communicatiesystemen zoals GPS, radio, LTE en 5G antennes. FAKRA types • FAKRA A – zwart – universele RF verbinding / radio • FAKRA B – wit – GSM / telematica • FAKRA C – blauw – GPS antenne • FAKRA D – bordeaux / paars – satellietradio • FAKRA E – groen – GSM / LTE • FAKRA F – bruin – mobiele communicatie • FAKRA G – grijs – radio / RF signaal • FAKRA H – violet – video / camera systemen • FAKRA I – beige – radio antenne • FAKRA K – geelbruin – RF communicatie • FAKRA L – blauwgroen – telematica • FAKRA M – oranje – digitale radio / DAB • FAKRA Z – waterblauw – universele aftermarket aansluiting Mechanische uitvoeringen Naast de kleurcodering bestaan FAKRA connectoren ook in verschillende mechanische uitvoeringen. • FAKRA plug (male) – kabelconnector met centrale pin • FAKRA jack (female) – connector met centrale socket • FAKRA panel mount – montage in een apparaat of chassis • FAKRA PCB – montage direct op een printplaat De combinatie van kleurcodering en mechanische sleutelposities zorgt ervoor dat verschillende RF-systemen, zoals GPS, radio en mobiele communicatie, niet met elkaar kunnen worden verwisseld. Hierdoor wordt een betrouwbare verbinding gerealiseerd in installaties waar meerdere antennesystemen naast elkaar worden gebruikt. Stel een product vraag
