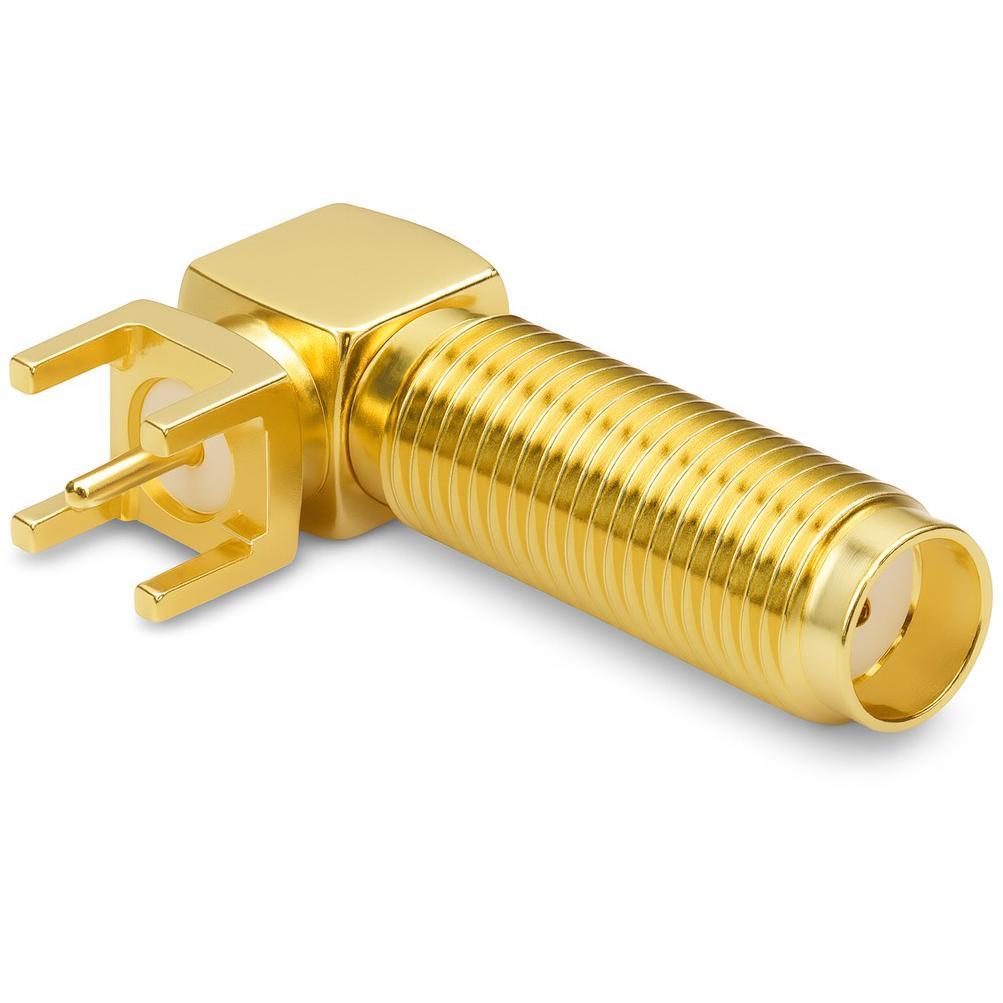

Deze SMA jack van Delock is bedoeld voor het solderen op printplaten binnen radiofrequentietoepassingen. Door de uitvoering voor printmontage in een hoek van 90 graden is deze connector geschikt voor situaties waarin een compacte en vaste RF-aansluiting vereist is. De connector is uitgevoerd als SMA jack met een 50 ohm impedantie en is geschikt voor gebruik in RF-modules, meetapparatuur en communicatie-elektronica. De constructie is afgestemd op montage op printplaten met meerdere soldeerpunten. De uitvoering met een vergulde messing pin, een PTFE isolator en een vergulde messing behuizing is geschikt voor toepassingen waarbij elektrische stabiliteit en temperatuurbestendigheid van belang zijn. De connector wordt toegepast in vaste elektronische assemblages. Toepassingen • Printmontage van SMA aansluitingen in RF-elektronica • RF- en meetapparatuur • Communicatie- en zendmodules • Technische en industriële elektronica Specificaties & kenmerken • Connector type: SMA jack 90 graden • Montage: Solderen op printplaat • Impedantie: 50 Ohm • Frequentiebereik: 0 tot 6 GHz • VSWR: 1.5 • Isolator: PTFE • Behuizing: Messing, verguld • Schroefdraad: 1/4" - 36 UNS - 2A • Schroefdraadlengte: 16 millimeter • Bedrijfstemperatuur: -55 °C tot 165 °C • Doorslagspanning: 500V / 50Hz • Aantal soldeerpunten: 5 Uitleg aansluiting SMA (SubMiniature version A) is een compacte 50-ohm RF-connector met schroefdraad, veel toegepast in RF-elektronica, meetapparatuur en communicatieapparatuur. De aansluiting is geschikt voor vaste montage waarbij een mechanisch stabiele en elektrisch consistente RF-verbinding vereist is. Voor het samenstellen van een geschikte kabel kan gebruik worden gemaakt van coaxkabel op rol of per meter. Stel een product vraag
