4040849500930

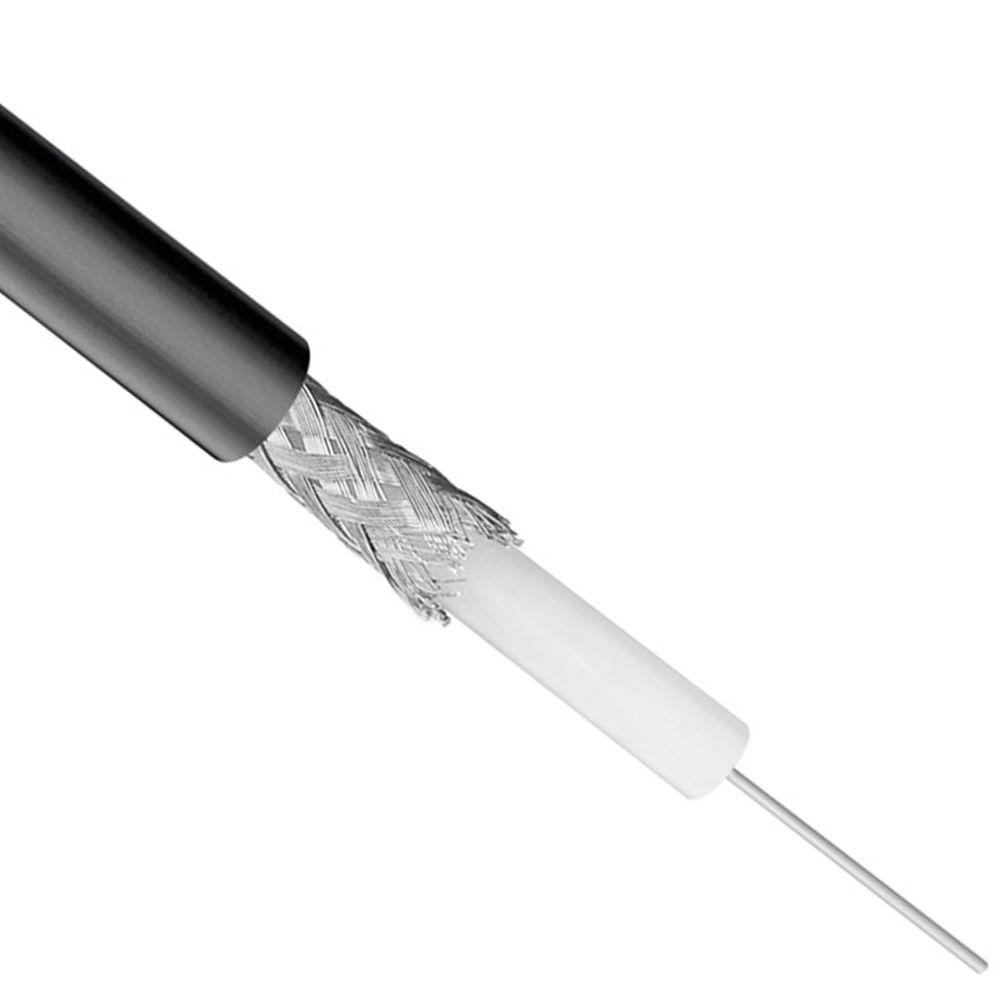

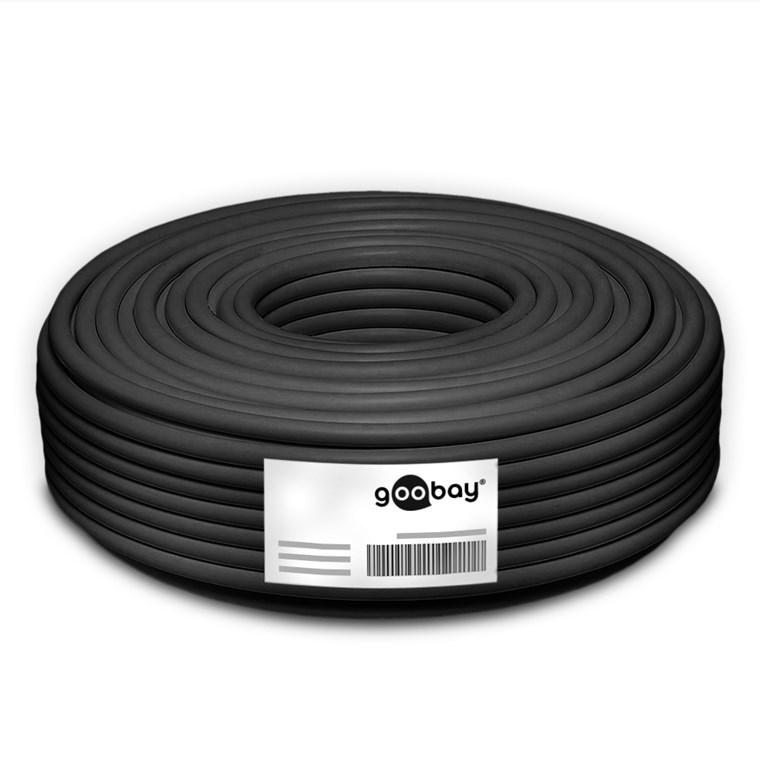

Deze coaxkabel RG58-type is bedoeld voor 50 Ω radiofrequent-toepassingen zoals zendapparatuur, meetopstellingen en antenneverbindingen. De kabel heeft een impedantie van 50 Ω, een afschermingsmaat van circa 40 dB en is uitgevoerd met dubbele afscherming. De dunne en flexibele constructie (5 mm buitendiameter) maakt de kabel geschikt voor installaties met beperkte ruimte en toepassingen waar soepele verwerking vereist is. De kabel voldoet aan de CPR (EN 50575) brandklasse Eca en is geschikt voor vaste installatie binnenshuis. Levering als kabelring, lengte 100 meter. Specificaties • Kabeltype RG58-type • Impedantie 50 Ω (±3 Ω) • Afschermingsklasse Standaard RF-afscherming • dB-waarde ca. 40 dB • Constructie Dun en flexibel • Afscherming type 1 Folie (aluminium) • Afscherming type 2 Gevlochten mantel (aluminium) 32x • Binnengeleider + diameter CCS, 0,6 mm • Diëlektricum 3,0 mm • Buitendiameter 5,0 mm • Brandklasse CPR Eca (EN 50575) • Temperatuur -20 °C tot 70 °C • Keurmerken CE • Meterskalering Ja • Lengte 100 meter • Gewicht 3296 g Demping (max. dB/100 m) • 50 MHz – 9,90 dB • 100 MHz – 12,9 dB • 200 MHz – 18,3 dB • 300 MHz – 22,5 dB • 400 MHz – 26,1 dB • 500 MHz – 29,3 dB • 800 MHz – 38,0 dB • 1000 MHz – 42,5 dB • 1350 MHz – 50,2 dB • 1750 MHz – 58,7 dB • 2050 MHz – 64,9 dB • 2150 MHz – 65,4 dB Toepassing Geschikt voor het verbinden of verlengen van radiozenders, antennes, meetapparatuur en andere 50 Ω RF-systemen. Compatibel met gangbare 50 Ω connectoren zoals BNC-, N-, UHF- en SMA-connectoren (afhankelijk van uitvoering). Uitleg van gebruikte termen Impedantie (50 Ω) Karakteristieke weerstand van het coaxiale systeem; 50 Ω wordt toegepast in RF- en zendtoepassingen om vermogensoverdracht te optimaliseren en reflecties te beperken. Afscherming (ca. 40 dB) Biedt basisbescherming tegen externe instraling binnen standaard RF-omgevingen. CPR / EN 50575 Europese brandclassificatie voor kabels in vaste installatie. Brandklasse Eca voldoet aan de minimale brandveiligheidseisen binnen gebouwen. CCS Stalen kern met koperen coating; toegepast bij hoge frequenties waarbij geleiding voornamelijk aan het oppervlak plaatsvindt. Algemene uitleg coaxkabel Een coaxkabel bestaat uit een centrale binnengeleider, een diëlektricum, één of meerdere afschermlagen en een beschermende buitenmantel. Deze opbouw zorgt voor gecontroleerde signaalgeleiding met minimale instraling en lage demping. RG58-type is een 50 Ω kabel van circa 5 mm buitendiameter voor RF- en meettoepassingen. RG59-type is een 75 Ω kabel voor basis televisie- en CCTV-installaties. RG6-type is een 75 Ω kabel van circa 7 mm buitendiameter voor digitale DVB- en satelliettoepassingen. COAX9 is een 75 Ω kabel met hoge afschermingswaarde (meestal 100 dB, Class A) voor installaties met verhoogde elektromagnetische belasting. Stel een product vraag
